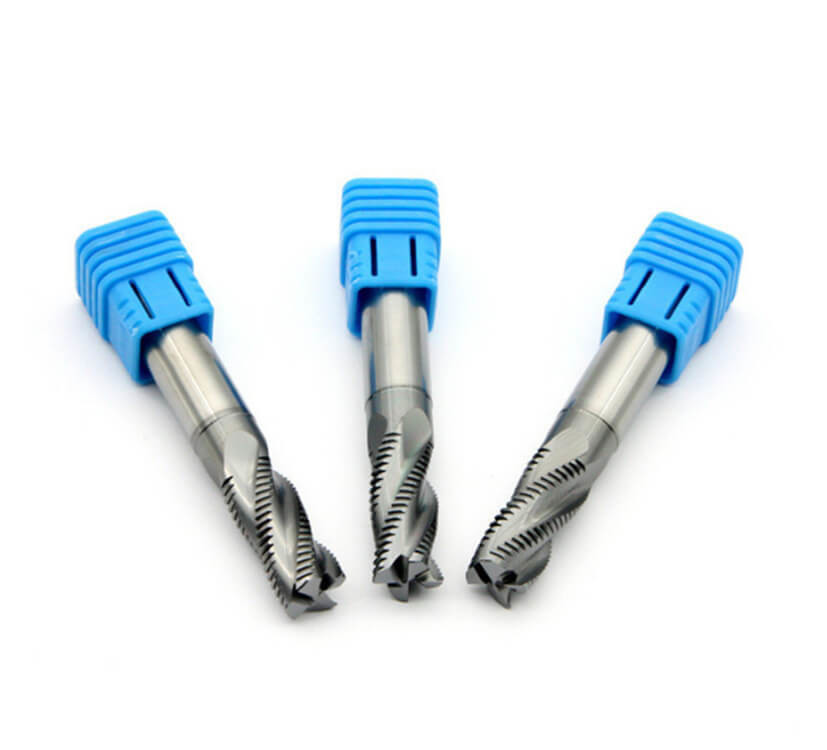

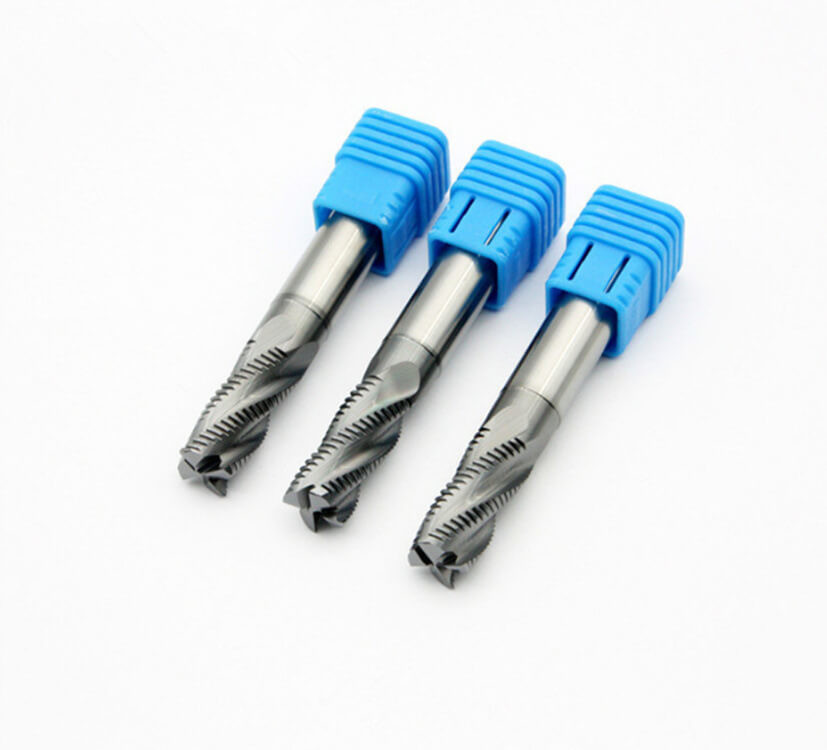

6mm-20mmの直径の炭化物の荒削りのエンド ミル4のフルートの長さ100-150mm
エンド ミルの炭化物材料の導入
炭化物の等級 | 炭化タングステンの棒の技術的詳細 |
10U | Co:10% WC 89%のまれな要素:1% HRA:90.5°Grainサイズ:0.75um |
12U | Co:12% WC 85%のまれな要素:3% HRA:92.5°Grainサイズ:0.4um |
K40 | Co:12% WC 84%のまれな要素:4% HRA:93°Grainサイズ:0.4um |
K44 | Co:12% WC 84%のまれな要素:4% HRA:93.5°Grainサイズ:0.4um |
切られるべき材料
炭化物の等級 | エンド ミルのHRC | 切られるべき材料 |
10U | HRC45-50 | HRC35の下の材料を切るため |
12U | HRC55-58 | HRC50の下の材料を切るため |
K40 | HRC60-62 | HRC55の下の材料を切るため |
K44 | HRC65-70 | HRC63の下の材料を切るため |
対応するコーティング
炭化物の等級 | エンド ミルのHRC | 対応するコーティング |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | ナノ |
エンド ミルの炭化物材料の導入
AlTiN | TiAlN | TiSlN | ナノ | |
硬度(HV) | 3200 | 2800 | 3600 | 42 (GPA) |
厚さ(UM) | 2.5-3 | 2.5-3 | 3 | 3 |
酸化臨時雇用者(°) | 900 | 800 | 1000 | 1200 |
摩擦係数 | 0.3 | 0.3 | 0.45 | 0.4 |
色 | 黒 | すみれ色 | 銅 | 青い |
4つのフルートの平らなエンド ミル
HRCの選択:HRC38-45、HRC45-50、HRC55-58、HRC60-62、HRC65-70
コーティングの選択:AITiN、AICrSiN、AITiCrSIN、TiSiN、NACO-BLUE
切られるべき材料:元の鋼鉄、鋳鉄、アルミニウム、銅、グラファイト、プラスチック、
チタニウム、合金は、鋼鉄、ステンレス鋼、HSS等を堅くします。
高度の自動CNCの粉砕機そして試験装置、のような
私達は「ウォルター」CNCの粉砕機によって製作設備を確立しました顧客に私達をより多くの精密プロダクトのためのサーブ支える。
輸入された16セットの5軸線CNC機械:
製造の大口径用具を専門にするドイツからの2セット「ウォルターHP」;
製造のマイクロ直径用具を専門にするドイツからの1セット「ウォルター マイクロ"の;
ドイツ語から線形2セットSchutteウー305;
米国からの2 sest星PTG6;
スイス連邦共和国からの2セット「Rollomatic GrindSmart628XS」の高精度の粉砕機;
スイス連邦共和国からの1セットのRollomatic NP5。
スイス連邦共和国からの1セットURMAのdigiset 3用具測定装置;
2米国からの穴あけ工具のポイントをテストするセットのページ1000用具の測定装置;
1セットのMitutoyoレーザー スキャン マイクロメートル装置。
サイズ シート:
いいえコードして下さい。
|
Diamter d |
切断長さ l |
全長 L |
すね D |
フルート Z |
2GW4-01002050 | 1 | 3 | 50 | 4 | 2 |
2GW4-01504050 | 1.5 | 4 | 50 | 4 | 2 |
2GW4-02050500 | 2 | 5 | 50 | 4 | 2 |
2GW4-02507050 | 2.5 | 7 | 50 | 4 | 2 |
2GW4-03008050 | 3 | 8 | 50 | 4 | 2 |
2GW4-04010050 | 4 | 10 | 50 | 4 | 2 |
2GW4-04015075 | 4 | 15 | 75 | 4 | 2 |
2GW4-04020100 | 4 | 20 | 100 | 4 | 2 |
2GW4-05012050 | 5 | 13 | 50 | 6 | 2 |
2GW4-06015050 | 6 | 15 | 50 | 6 | 2 |
2GW4-06020075 | 6 | 20 | 75 | 6 | 2 |
2GW4-06020100 | 6 | 30 | 100 | 6 | 2 |
2GW4-06020060 | 8 | 20 | 60 | 8 | 2 |
2GW4-08025075 | 8 | 25 | 75 | 8 | 2 |
2GW4-08025100 | 8 | 35 | 100 | 8 | 2 |
2GW4-010025075 | 10 | 25 | 75 | 10 | 2 |
2GW4-010040100 | 10 | 40 | 100 | 10 | 2 |
2GW4-012020075 | 12 | 30 | 75 | 12 | 2 |
2GW4-012040100 | 12 | 40 | 100 | 12 | 2 |
2GW4-014020080 | 14 | 30 | 80 | 14 | 2 |
2GW4-014100100 | 14 | 30 | 100 | 14 | 2 |
2GW4-016040100 | 16 | 40 | 100 | 16 | 2 |
2GW4-018040100 | 18 | 40 | 100 | 18 | 2 |
2GW4-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW4-06040150 | 6 | 40 | 150 | 6 | 2 |
2GW4-08050150 | 8 | 50 | 150 | 8 | 2 |
2GW4-010050150 | 10 | 50 | 150 | 10 | 2 |
2GW4-012050150 | 12 | 50 | 150 | 12 | 2 |
2GW4-014060150 | 14 | 60 | 150 | 14 | 2 |
2GW4-016060150 | 16 | 60 | 150 | 16 | 2 |
2GW4-018060150 | 18 | 60 | 150 | 18 | 2 |
2GW4-020060150 | 20 | 60 | 150 | 20 | 2 |
