------------------------------------炭化タングステン棒の導入--------------------------------------
穴あけ工具、エンド ミル、カッター、リーマー、ナイフ、anti-vibrationバイト ホルダーおよび他のプロダクトの生産のための非研削および地上の固体炭化物の棒。
正常な合金鋼、灰色の鋳鉄、ステンレス鋼および耐熱性合金材料の処理のような別の処理分野に従って、;アルミ合金、チタニウムの合金の終わり、処理する;、アルミ合金堅くされた鋼鉄の処理は、炭化物の棒別の等級、安定性を選ぶべきで、ハイテクノロジーは良質をの私達のプロダクト保障する。独特な特性によって、炭化物の棒は高速鉄道、宇宙航空、電子部品および機械類で広く利用されている。
炭化タングステン棒は指定を等級別にする
等級 | 密度 (g/cm3) |
硬度 (HRA) |
T.R.S (MPa) | 結晶粒度(μm) | 構成 (%) |
ISOへの同輩 |
YL10.2 | 14.4~14.6 | ≥92.2 | ≥4000 | 0.6~0.8 | 10% CO 90% WC | K30 |
YG6X | 14.85~15.0 | ≥92.0 | ≥1860 | 0.8~1.0 | 6% CO 94% WC | K10 |
YG15 | 14.0~14.1 | ≥85.0 | ≥2800 | 1.2~2.0 | 15% CO 85% WC | / |
YG10 | 14.5~14.6 | ≥85.5 | ≥2600 | 1.2~2.0 | 10% CO 90% WC | K20 |
YG8 | 14.65~14.85 | ≥89.5 | ≥2320 | 1.2~2.0 | 8% CO 92% WC | K20 |
YG6 | 14.85~15.05 | ≥90.0 | ≥2150 | 1.2~2.0 | 6% CO 94% WC | K10 |

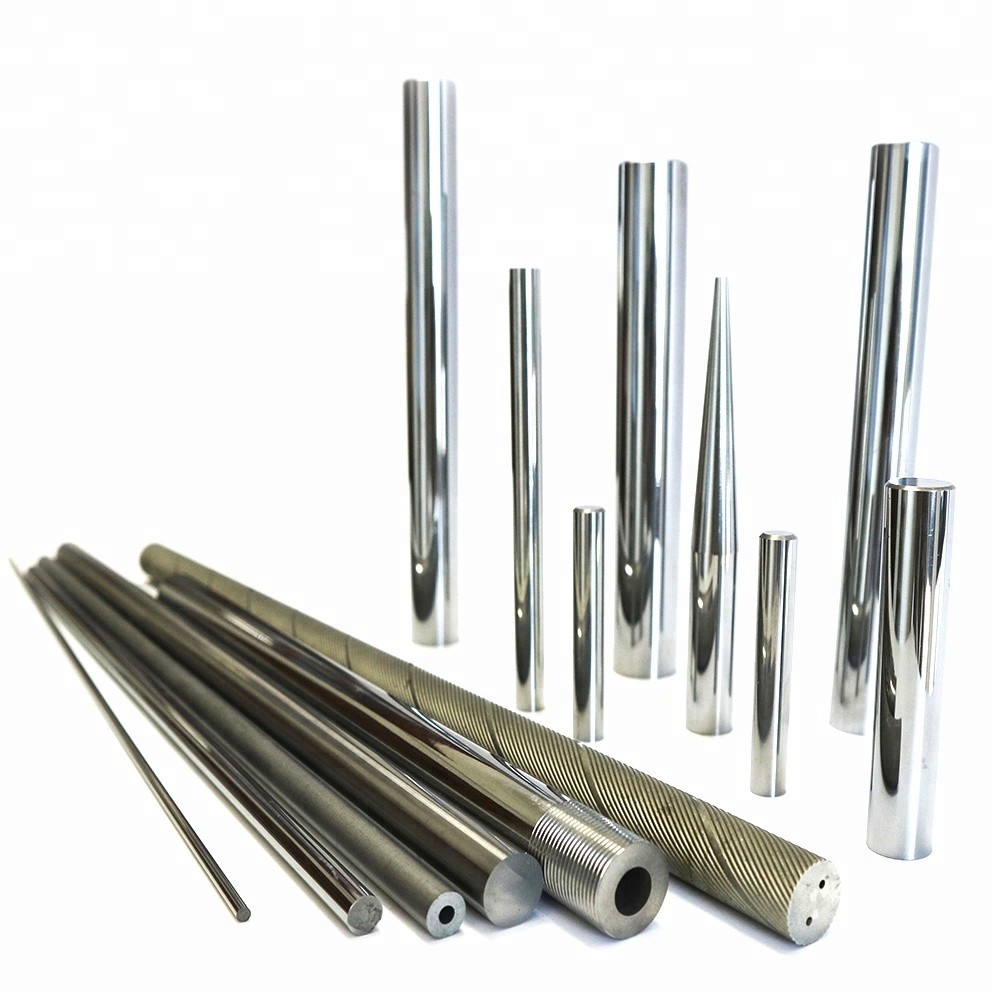

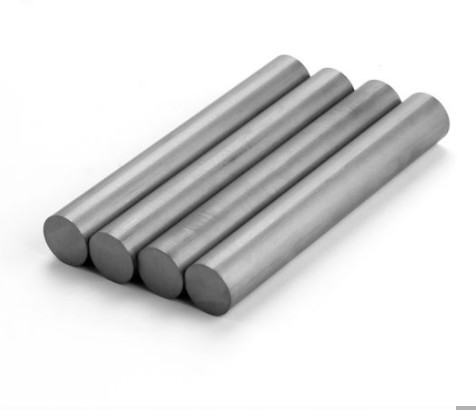

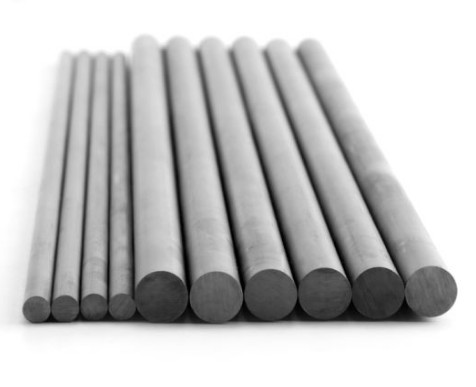

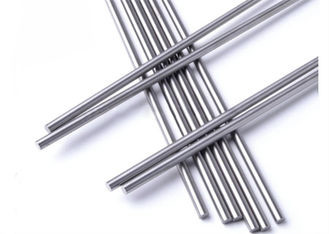

映像
固体棒(メートル) 330mm
非研削 | h6 |
L |
Tol。 |
非研削 | h6 |
L |
Tol。 |
||
D | Tol。 | D | Tol。 | ||||||
Ø2.2 | +0.3/+0 | 2.0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3.0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4.0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5.0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6.0 | 330 | +5/+0 | Ø21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7.0 | 330 | +5/+0 | Ø22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8.0 | 330 | +5/+0 | Ø23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9.0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10.0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11.2 | +0.3/+0 | 11.0 | 330 | +5/+0 | Ø26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12.0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13.0 | 330 | +5/+0 | Ø28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14.0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15.0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16.2 | +0.3/+0 | 16.0 | 330 | +5/+0 |
2本のまっすぐな冷却剤の管の棒は、TKを減らした
非研削 | 地上h6 |
TK |
Tol。 |
D |
Tol。 |
L |
a |
|
D |
Tol。 |
|||||||
6.3 | +0.3/0 |
6.0 | 1.5 | 0/-0.20 | 0.80 | ±0.15 |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0/-0.30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0.28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0.20 |
0.40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0.47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0.50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0.50 | ||||
20.3 | 20.0 | 6.2 | 0/-0.40 | 2.00 | ±0.30 | 0.50 |
30° 2螺旋形の冷却剤の管(タイプHE-30°)
非研削 | 地上h6 |
L Tol。+5.0 |
TK |
Tol。 |
D |
Tol。 |
ピッチ |
|
D | Tol。 | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ±0.2 |
0.80 | ±0.15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4.5 | ±0.3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1.2 |
11.0 | 330 | 4.9 | ±0.4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0.20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
16.3 | +0.4/+1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0.25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97.95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ±0.5 | 2.50 | 108.83 |
