1. 製品の説明
マイクロ穀物の原料
結晶粒度:0.4-0.6μm
Co 10%、12%
TRS >3600 N/mm2
硬度HRA 91.8-92.5
仕事の部分HRC45-50 HRC55-60 HRC65 HRC68
螺旋角度30°-45の°
最先端の0.2-0.9 mmの直径;1-20のmm
棒の直径4-20のmm
長さ50-100のmm
形態の平たい箱、正方形、球の鼻、角の半径、先を細くすることのフルート、等の切断
第1-6にフルーティングを施す
| HRC45 | HRC55 | HRC60 | HRC65 |
| 結晶粒度:0.6um Co:10% Flexural強さ:3350N/mm2 | 結晶粒度:0.6um Co:10% Flexural強さ:4000N/mm2 | 結晶粒度:0.5um Co:12% Flexural強さ:4300N/mm2 | 結晶粒度:0.4um Co:12.5% Flexural強さ:4300N/mm2 |
2. 適用
炭素鋼、工具鋼、型の鋼鉄、ステンレス鋼の、チタニウムの合金、銅、鋳鉄およびアルミニウム、等切るために使用される。
コーティング | 色 | コーティングの温度 | 厚さ（um） | HV | 適用温度 | 摩擦係数 |
TiAlN | 紫色灰色 | <600> | 3-5 | 3300 | 800 °C | 0.3 |
| AlTiN | 黒い | <600> | 3-5 | 3500 | 900 °C | 0.3 |
| TiSiN | 銅 | <600> | 3-5 | 3500 | 1500の°C | 0.4 |
| ナノ | 青 | <600> | 3-5 | 3800 | 1200の°C | 0.4 |
| CrN | 銀製灰色 | <480> | 2-2.5 | 2500 | 700 °C | 0.3 |

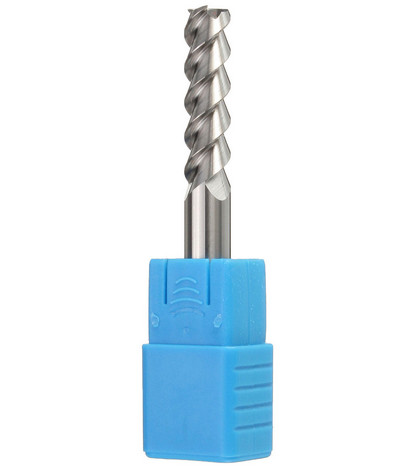

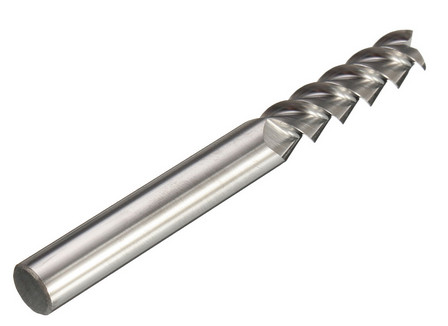

3つのフルートの平らなエンド ミル
HRCの選択:HRC38-45、HRC45-50、HRC55-58、HRC60-62、HRC65-70
コーティングの選択:AITiN、AICrSiN、AITiCrSIN、TiSiN、NACO-BLUE
切られるべき材料:元の鋼鉄、鋳鉄、アルミニウム、銅、グラファイト、プラスチック、
チタニウム、合金は、鋼鉄、ステンレス鋼、HSS等を堅くする。
| コードいいえ。 | Diamter D | 切断長さ L | 全長 L | すね D | フルート Z |
| 3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
| 3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
| 3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
| 3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
| 3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
| 3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
| 3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
| 3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
| 3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
| 3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
| 3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
| 3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
| 3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
| 3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
| 3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
| 3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
| 3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
| 3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
| 3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
| 3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
| 3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
| 3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
| 3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
| 3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
| 3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
| 3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
| 3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
| 3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
| 3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
| 3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
| 3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
| 3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |

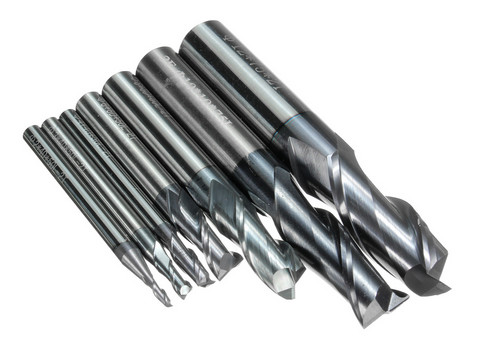

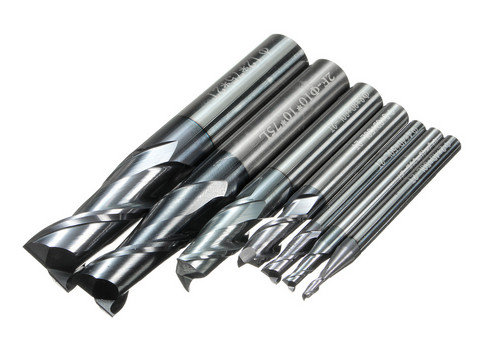

映像は示す
