サイズ | 標準またはカスタマイズ |
ブランド | G&W |
納期 | 7〜15日 |
パッケージ | プラスチックボックス |
支払いタイプ | T / T、ウェスタンユニオン、ペイパル |
主な市場 | トルコ、イスラエル、アメリカ、パキスタン、エジプト、ドイツ、イラン、タイ、インドなど |
4.グレード
グレード | ISOの範囲 | コバルト% | 密度 g / cm 3 | 硬度 HRA | TRS N / mm 2 |
YG8 | K30 | 8 | 14.80 | 89.5 | 2200 |
YG6 | K20 | 6 | 14.95 | 90.5 | 1900年 |
YG6X | K10 | 6 | 14.95 | 91.5 | 1800年 |
YL10.2 | K30 | 10年 | 14.50 | 91.8 | 2400 |
YG13X | K30〜K40 | 13年 | 14.30 | 89.5 | 2600 |
YG15 | K40 | 15年 | 14.00 | 87.5 | 280 |
5.サイズ

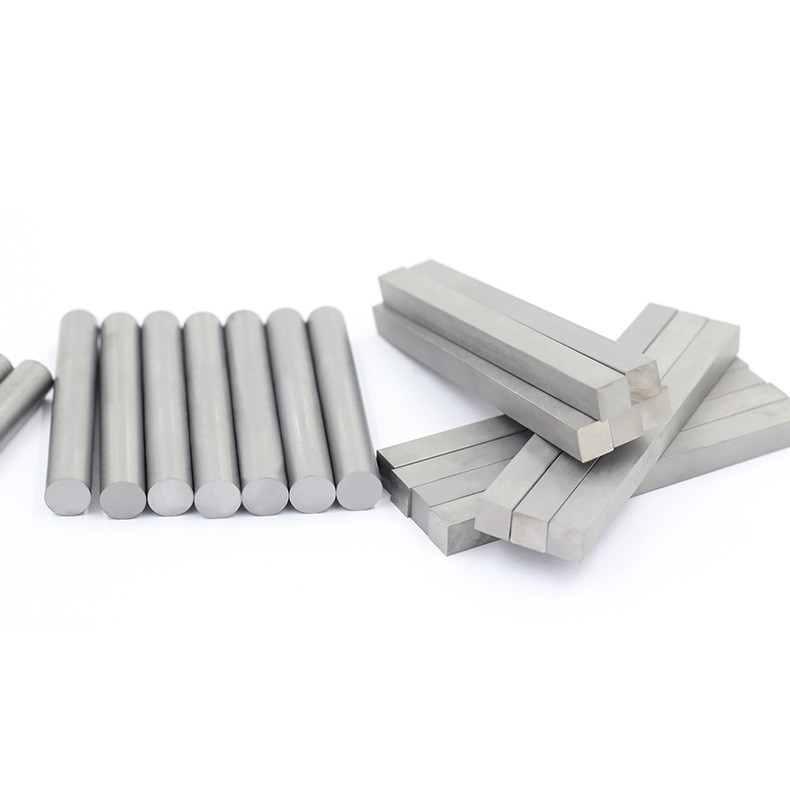

ソリッドロッド(ミリ)330mm
グラウンディング | h6 | L | Tol。 | グラウンディング | h6 | L | Tol。 | ||
D | Tol。 | D | Tol。 | ||||||
Ø2.2 | + 0.3 / + 0 | 2.0 | 330 | + 5 / + 0 | Ø17.2 | + 0.3 / + 0 | 17年 | 330 | + 5 / + 0 |
Ø3.2 | + 0.3 / + 0 | 3.0 | 330 | + 5 / + 0 | Ø18.2 | + 0.3 / + 0 | 18年 | 330 | + 5 / + 0 |
Ø4.2 | + 0.3 / + 0 | 4.0 | 330 | + 5 / + 0 | Ø19.2 | + 0.3 / + 0 | 19年 | 330 | + 5 / + 0 |
Ø5.2 | + 0.3 / + 0 | 5.0 | 330 | + 5 / + 0 | Ø20.2 | + 0.3 / + 0 | 20 | 330 | + 5 / + 0 |
Ø6.2 | + 0.3 / + 0 | 6.0 | 330 | + 5 / + 0 | Ø21.2 | + 0.3 / + 0 | 21 | 330 | + 5 / + 0 |
Ø7.2 | + 0.3 / + 0 | 7.0 | 330 | + 5 / + 0 | Ø22.2 | + 0.3 / + 0 | 22 | 330 | + 5 / + 0 |
Ø8.2 | + 0.3 / + 0 | 8.0 | 330 | + 5 / + 0 | Ø23.2 | + 0.3 / + 0 | 23 | 330 | + 5 / + 0 |
Ø9.2 | + 0.3 / + 0 | 9.0 | 330 | + 5 / + 0 | Ø24.2 | + 0.3 / + 0 | 24 | 330 | + 5 / + 0 |
Ø10.2 | + 0.3 / + 0 | 10.0 | 330 | + 5 / + 0 | Ø25.2 | + 0.3 / + 0 | 25年 | 330 | + 5 / + 0 |
Ø11.2 | + 0.3 / + 0 | 11.0 | 330 | + 5 / + 0 | Ø26.2 | + 0.3 / + 0 | 26 | 330 | + 5 / + 0 |
Ø12.2 | + 0.3 / + 0 | 12.0 | 330 | + 5 / + 0 | Ø27.2 | + 0.3 / + 0 | 27年 | 330 | + 5 / + 0 |
Ø13.2 | + 0.3 / + 0 | 13.0 | 330 | + 5 / + 0 | Ø28.2 | + 0.3 / + 0 | 28年 | 330 | + 5 / + 0 |
Ø14.2 | + 0.3 / + 0 | 14.0 | 330 | + 5 / + 0 | Ø29.2 | + 0.3 / + 0 | 29年 | 330 | + 5 / + 0 |
Ø15.2 | + 0.3 / + 0 | 15.0 | 330 | + 5 / + 0 | Ø30.2 | + 0.3 / + 0 | 30 | 330 | + 5 / + 0 |
Ø16.2 | + 0.3 / + 0 | 16.0 | 330 | + 5 / + 0 |

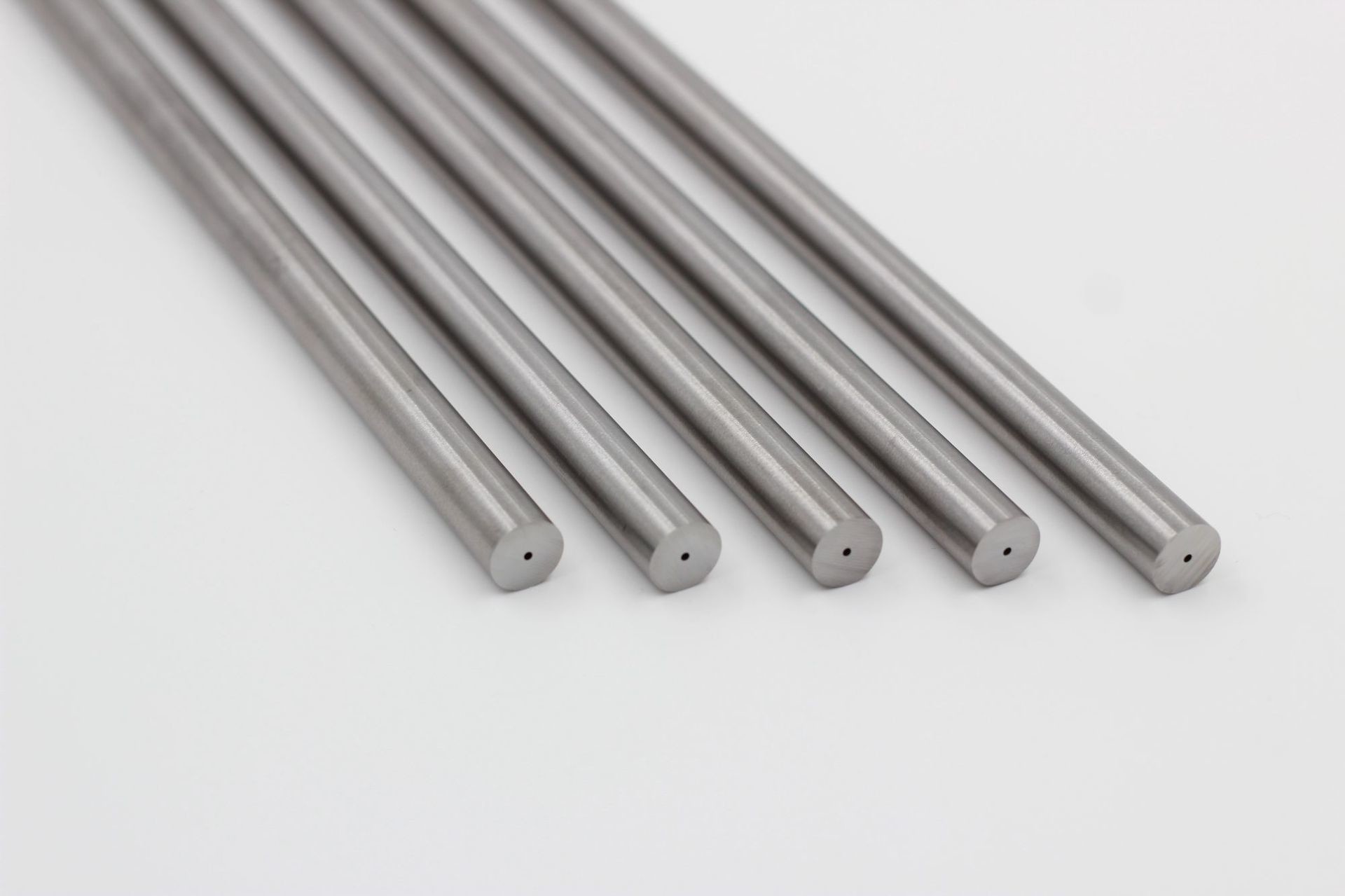

2本のストレートクーラントダクトロッド、縮小TK
グラウンディング | グラウンドh6 | TK | Tol。 | D | Tol。 | L | ある | |
D | Tol。 | |||||||
6.3 | + 0.3 / 0 | 6.0 | 1.5 | 0 / -0.20 | 0.80 | ±0.15 | 330 | 0.15 |
7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0 / -0.30 | 1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
11.3 | + 0.4 / 0 | 11.0 | 3.5 | 1.20 | 0.28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0.20 | 0.40 | |||
17.3 | + 0.5 / 0 | 17.0 | 6.2 | 2.00 | 0.47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0.50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0.50 | ||||
20.3 | 20.0 | 6.2 | 0 / -0.40 | 2.00 | ±0.30 | 0.50 |
30°2つのらせん状冷却剤ダクト(タイプHE-30°)
グラウンディング | グラウンドh6 | L Tol。 +5.0 | TK | Tol。 | D | Tol。 | ピッチ | |
D | Tol。 | |||||||
6.3 | + 0.4 / + 1.0 | 6.0 | 330 | 2.7 | ±0.2 | 0.80 | ±0.15 | 32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4.5 | ±0.3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | + 0.4 / + 1.2 | 11.0 | 330 | 4.9 | ±0.4 | 1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0.20 | 70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
16.3 | + 0.4 / + 1.4 | 16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0.25 | 92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97.95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ±0.5 | 2.50 | 108.83 |
