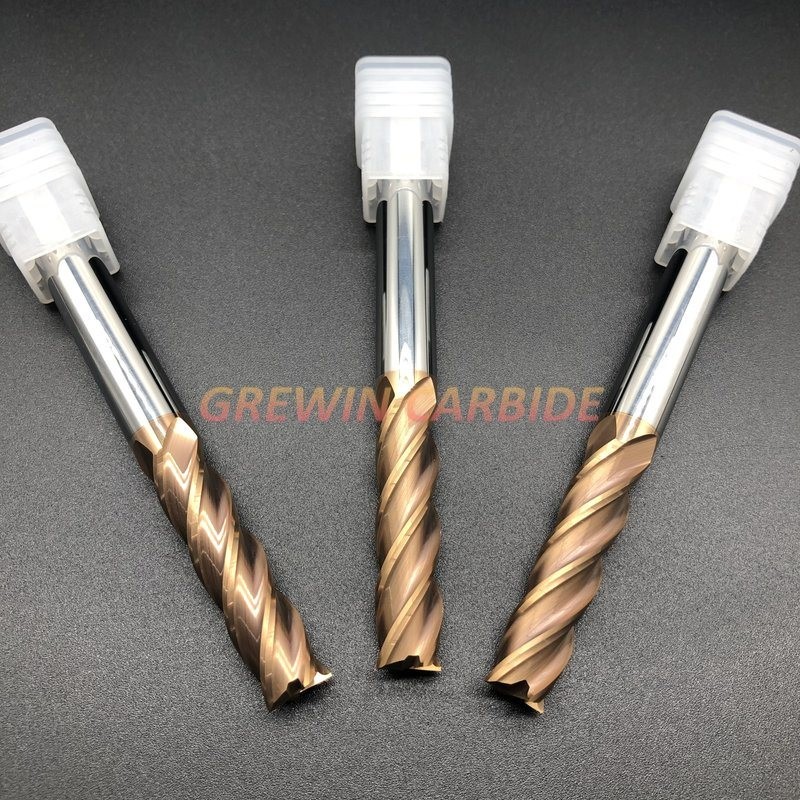

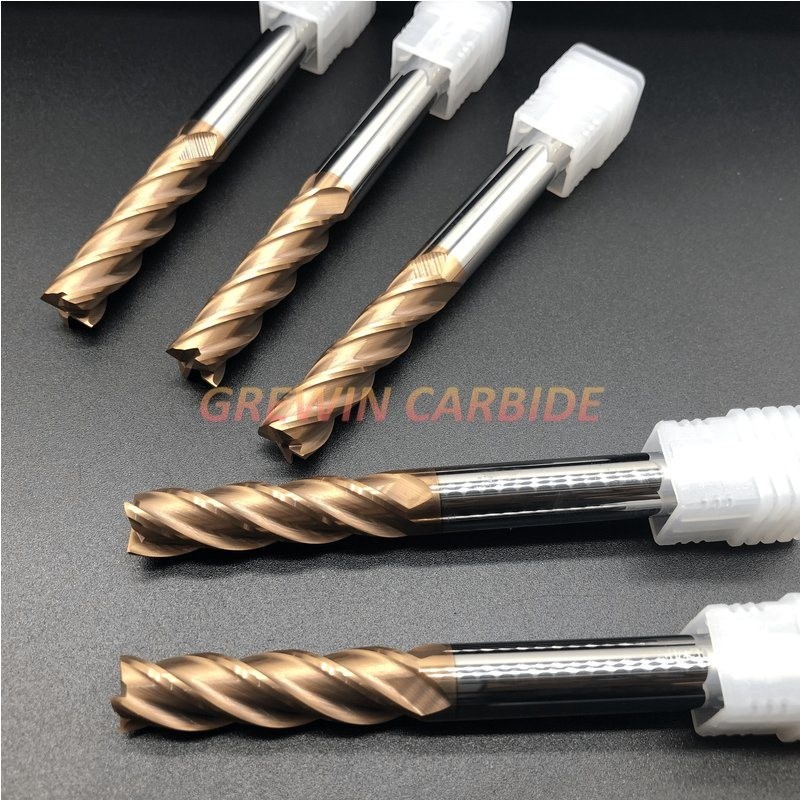

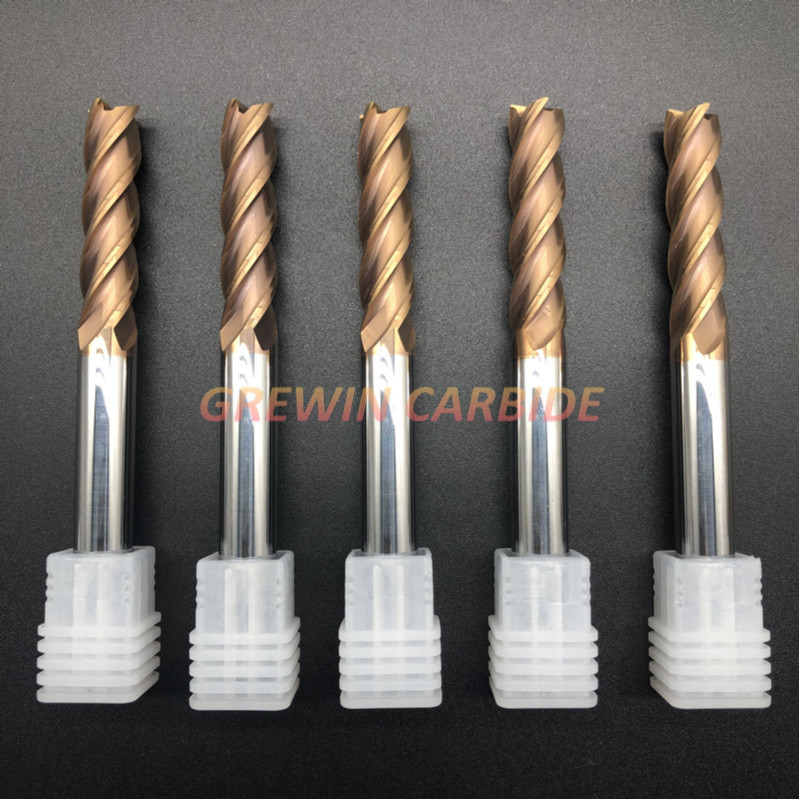

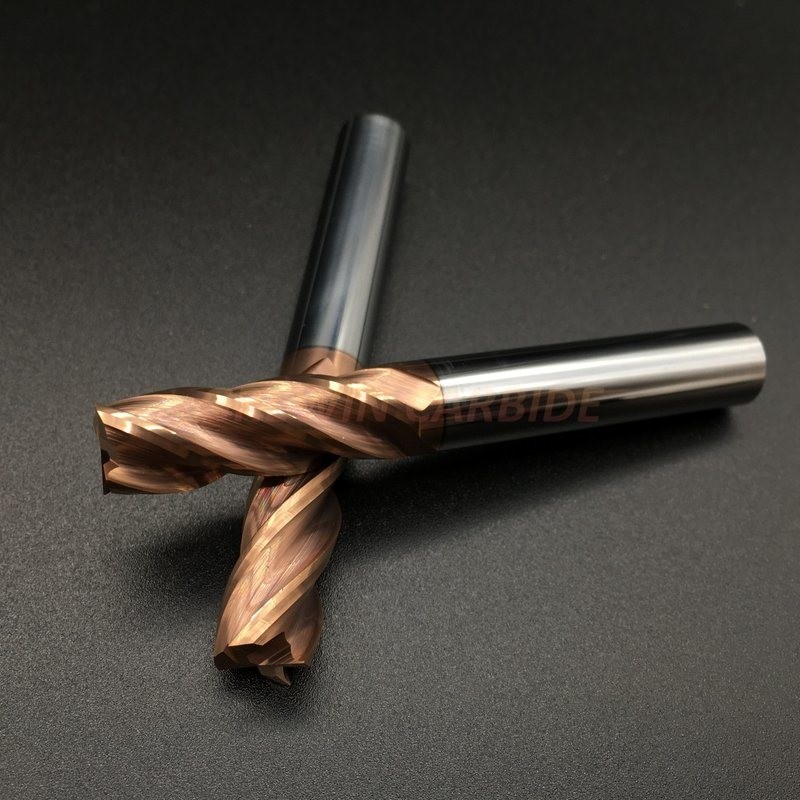

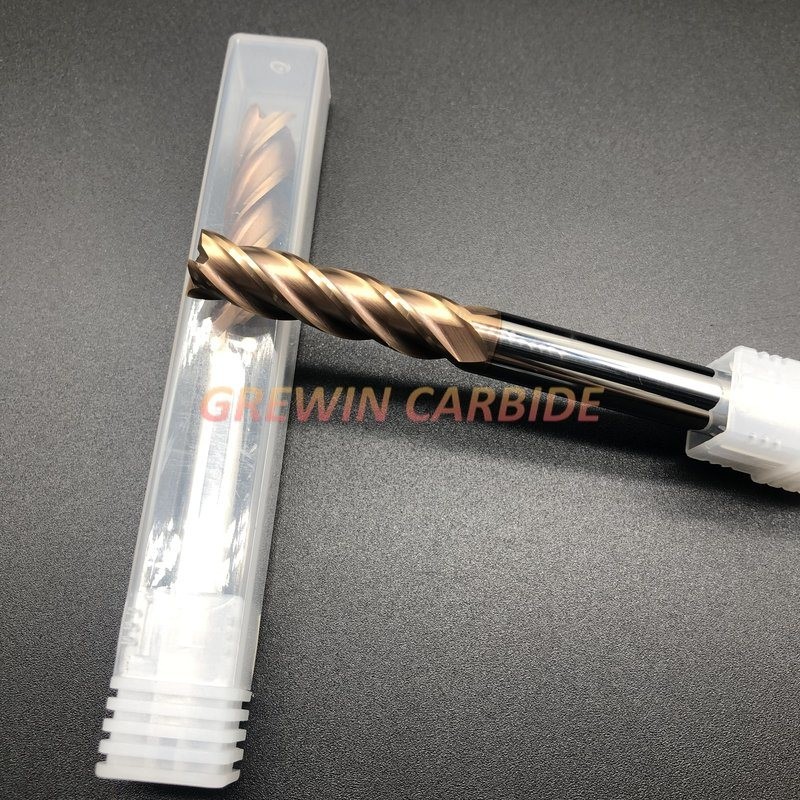

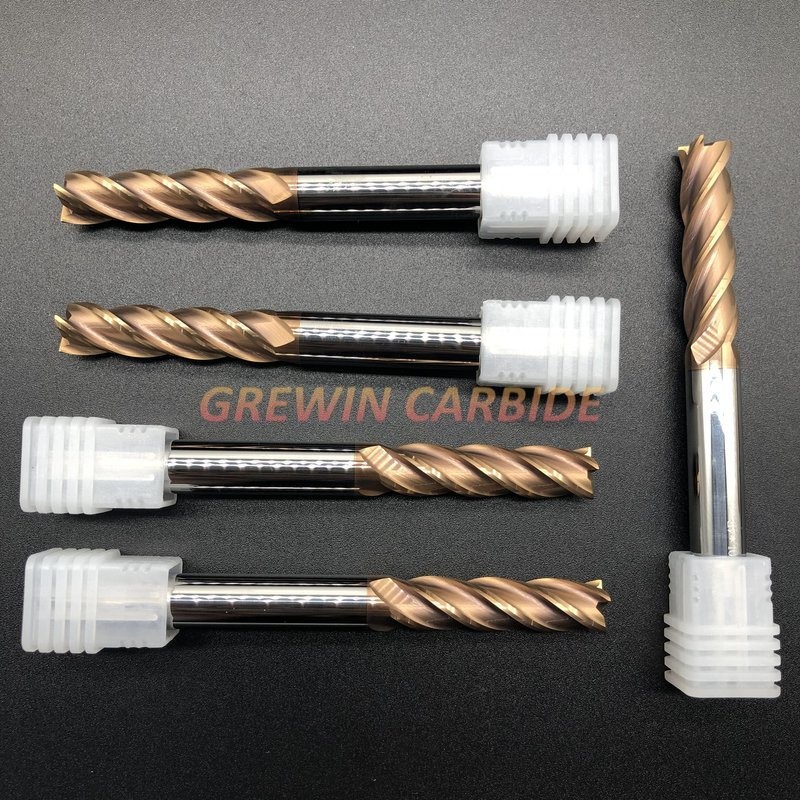

炭化タングステン2/4のフルートのTisinのコーティングのエンド ミル
1. 製品の説明
マイクロ穀物の原料
結晶粒度:0.4-0.6μm
Co 10%、12%
TRS >3600 N/mm2
硬度HRA 91.8-92.5
仕事の部分HRC45-50 HRC55-60 HRC65 HRC68
螺旋角度30°-45の°
最先端の0.2-0.9 mmの直径;1-20のmm
棒の直径4-20のmm
長さ50-100のmm
形態の平たい箱、正方形、球の鼻、角の半径、先を細くすることのフルート、等の切断
第1-7にフルーティングを施す
HRC45 | HRC55 | HRC60 | HRC65 |
結晶粒度:0.6um Co:10% Flexural強さ:3350N/mm2 |
結晶粒度:0.6um Co:10% Flexural強さ:4000N/mm2 |
結晶粒度:0.5um Co:12% Flexural強さ:4300N/mm2 |
結晶粒度:0.4um Co:12.5% Flexural強さ:4300N/mm2 |
エンド ミルの炭化物材料の導入
炭化物の等級 | 炭化タングステンの棒の技術的詳細 |
10U | Co:10% WC 89%のまれな要素:1% HRA:90.5°Grainサイズ:0.75um |
12U | Co:12% WC 85%のまれな要素:3% HRA:92.5°Grainサイズ:0.4um |
K40 | Co:12% WC 84%のまれな要素:4% HRA:93°Grainサイズ:0.4um |
K44 | Co:12% WC 84%のまれな要素:4% HRA:93.5°Grainサイズ:0.4um |
切られるべき材料
炭化物の等級 | エンド ミルのHRC | 切られるべき材料 |
10U | HRC45-50 | HRC35の下の材料を切るため |
12U | HRC55-58 | HRC50の下の材料を切るため |
K40 | HRC60-62 | HRC55の下の材料を切るため |
K44 | HRC65-70 | HRC63の下の材料を切るため |
対応するコーティング
炭化物の等級 | エンド ミルのHRC | 対応するコーティング |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | ナノ |
エンド ミルの炭化物材料の導入
AlTiN | TiAlN | TiSlN | ナノ | |
硬度(HV) | 3200 | 2800 | 3600 | 42 (GPA) |
厚さ(UM) | 2.5-3 | 2.5-3 | 3 | 3 |
酸化臨時雇用者(°) | 900 | 800 | 1000 | 1200 |
摩擦係数 | 0.3 | 0.3 | 0.45 | 0.4 |
色 | 黒い | バイオレット | 銅 | 青 |
