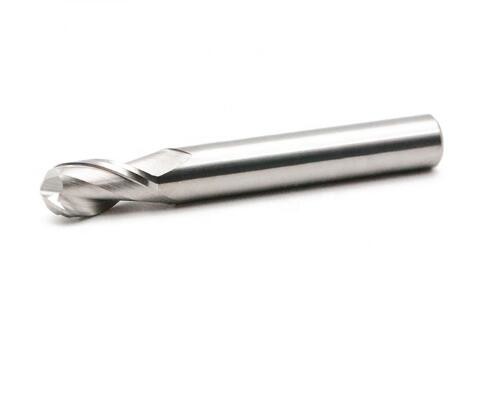

CNCの工作機械の球の鼻のカッターの2つのフルートが付いているアルミニウム ボール ミル
エンド ミルの炭化物材料の導入
炭化物の等級 | 炭化タングステンの棒の技術的詳細 |
10U | Co:10% WC 89%のまれな要素:1% HRA:90.5°Grainサイズ:0.75um |
12U | Co:12% WC 85%のまれな要素:3% HRA:92.5°Grainサイズ:0.4um |
K40 | Co:12% WC 84%のまれな要素:4% HRA:93°Grainサイズ:0.4um |
K44 | Co:12% WC 84%のまれな要素:4% HRA:93.5°Grainサイズ:0.4um |
切られるべき材料
炭化物の等級 | エンド ミルのHRC | 切られるべき材料 |
10U | HRC45-50 | HRC35の下の材料を切るため |
12U | HRC55-58 | HRC50の下の材料を切るため |
K40 | HRC60-62 | HRC55の下の材料を切るため |
K44 | HRC65-70 | HRC63の下の材料を切るため |
対応するコーティング
炭化物の等級 | エンド ミルのHRC | 対応するコーティング |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | ナノ |
エンド ミルの炭化物材料の導入
AlTiN | TiAlN | TiSlN | ナノ | |
硬度(HV) | 3200 | 2800 | 3600 | 42 (GPA) |
厚さ(UM) | 2.5-3 | 2.5-3 | 3 | 3 |
酸化臨時雇用者(°) | 900 | 800 | 1000 | 1200 |
摩擦係数 | 0.3 | 0.3 | 0.45 | 0.4 |
色 | 黒 | すみれ色 | 銅 | 青い |
サイズ

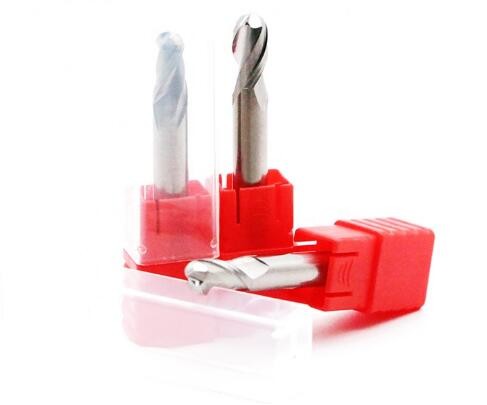

2つのフルートのBallnoseのエンド ミル
HRCの選択:HRC38-45、HRC45-50、HRC55-58、HRC60-62、HRC65-70
コーティングの選択:AITiN、AICrSiN、AITiCrSIN、TiSiN、NACO-BLUE
切られるべき材料:元の鋼鉄、鋳鉄、アルミニウム、銅、グラファイト、プラスチック、
チタニウム、合金は、鋼鉄、ステンレス鋼、HSS等を堅くします。
いいえコードして下さい。
|
Diamter d |
切断長さ l |
全長 L |
すね D |
フルート Z |
2GW2-01002050 | 1 | 2 | 50 | 4 | 2 |
2GW2-01504050 | 1.5 | 3 | 50 | 4 | 2 |
2GW2-02050500 | 2 | 4 | 50 | 4 | 2 |
2GW2-02507050 | 2.5 | 5 | 50 | 4 | 2 |
2GW2-02008050 | 3 | 6 | 50 | 4 | 2 |
2GW2-04010050 | 4 | 8 | 50 | 4 | 2 |
2GW2-04015075 | 4 | 8 | 75 | 4 | 2 |
2GW2-04020100 | 4 | 8 | 100 | 4 | 2 |
2GW2-05012050 | 5 | 10 | 50 | 6 | 2 |
2GW2-06015050 | 6 | 12 | 50 | 6 | 2 |
2GW2-06020075 | 6 | 12 | 75 | 6 | 2 |
2GW2-06020100 | 6 | 12 | 100 | 6 | 2 |
2GW2-06020060 | 8 | 16 | 60 | 8 | 2 |
2GW2-08025075 | 8 | 16 | 75 | 8 | 2 |
2GW2-08025100 | 8 | 16 | 100 | 8 | 2 |
2GW2-010025075 | 10 | 20 | 75 | 10 | 2 |
2GW2-010040100 | 10 | 20 | 100 | 10 | 2 |
2GW2-012020075 | 12 | 24 | 75 | 12 | 2 |
2GW2-012040100 | 12 | 24 | 100 | 12 | 2 |
2GW2-014020080 | 14 | 28 | 80 | 14 | 2 |
2GW2-014100100 | 14 | 28 | 100 | 14 | 2 |
2GW2-016040100 | 16 | 32 | 100 | 16 | 2 |
2GW2-018040100 | 18 | 36 | 100 | 18 | 2 |
2GW2-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW2-06040150 | 6 | 12 | 150 | 6 | 2 |
2GW2-08050150 | 8 | 16 | 150 | 8 | 2 |
2GW2-010050150 | 10 | 20 | 150 | 10 | 2 |
2GW2-012050150 | 12 | 24 | 150 | 12 | 2 |
2GW2-014060150 | 14 | 28 | 150 | 14 | 2 |
2GW2-016060150 | 16 | 32 | 150 | 16 | 2 |
2GW2-018060150 | 18 | 36 | 150 | 18 | 2 |
2GW2-020060150 | 20 | 40 | 150 | 20 | 2 |
