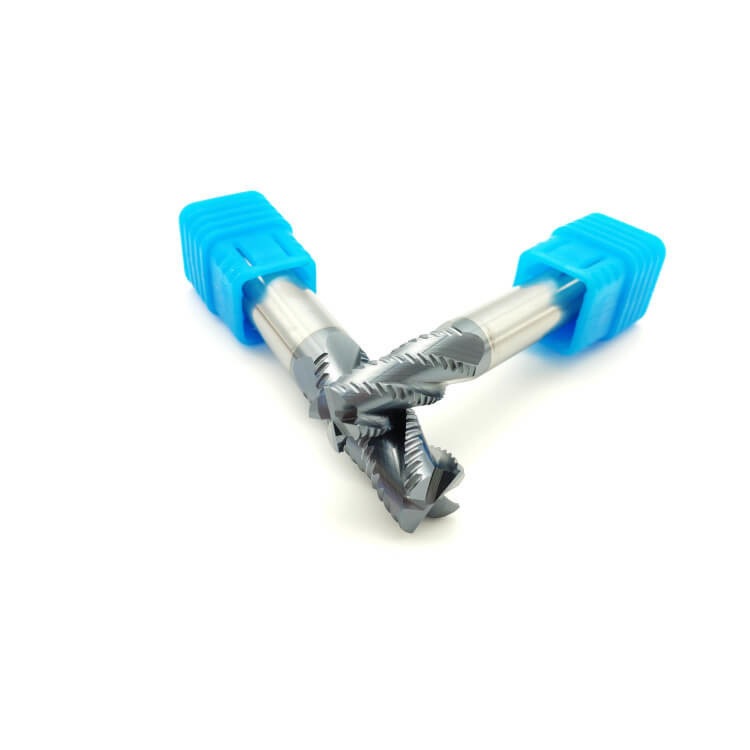

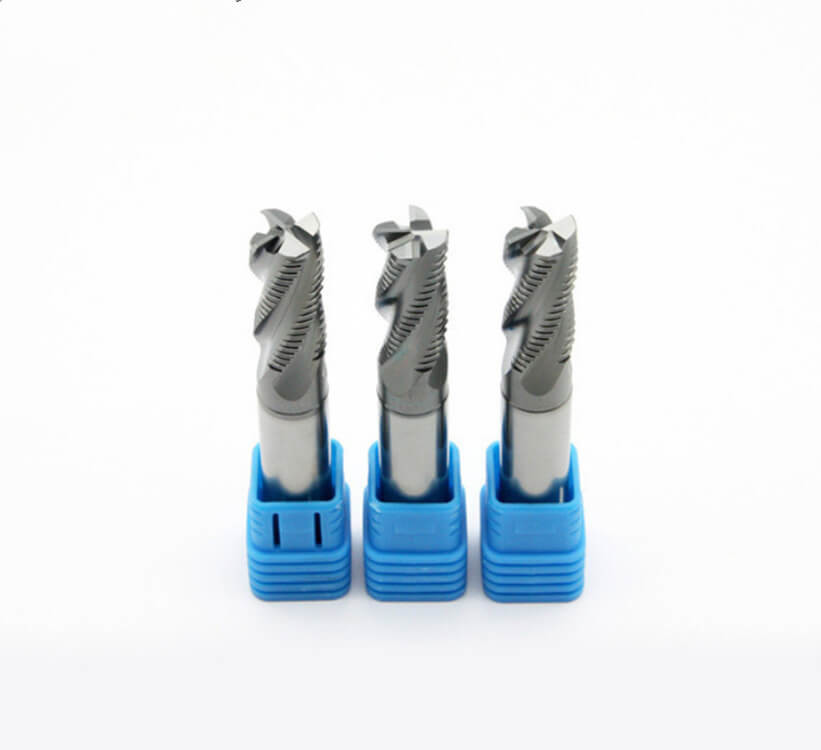

2/4/6コーティングが付いている固体炭化物の荒削りのエンド ミル/炭化タングステンのendmillsにフルーティングを施します
マイクロ穀物の原料
結晶粒度:0.4-0.6μm
Co 10%、12%
TRS >3600 N/mm2
硬度:HRA 91.8-92.5
HRCの激怒:HRC45-50 HRC55-60 HRC65 HRC68
螺旋角度:30°-45 °
棒の直径:4-20のmm
長さ:カスタマイズされる50-150のmm
切断の形態:大体の形になること
フルートNO:2/4/6
炭素鋼、工具鋼、型の鋼鉄、ステンレス鋼の、チタニウムの合金、銅、鋳鉄およびアルミニウム、等切るために使用される。
粉砕装置:ウォルター、ANCA、ROLLOMATIC
試験装置:ZOLLER
エンド ミルの炭化物材料の導入
| 炭化物の等級 | 炭化タングステンの棒の技術的詳細 |
| 10U | Co:10% WC 89%のまれな要素:1% HRA:90.5°Grainサイズ:0.75um |
| 12U | Co:12% WC 85%のまれな要素:3% HRA:92.5°Grainサイズ:0.4um |
| K40 | Co:12% WC 84%のまれな要素:4% HRA:93°Grainサイズ:0.4um |
| K44 | Co:12% WC 84%のまれな要素:4% HRA:93.5°Grainサイズ:0.4um |
切られるべき材料
| 炭化物の等級 | エンド ミルのHRC | 切られるべき材料 |
| 10U | HRC45-50 | HRC35の下の材料を切るため |
| 12U | HRC55-58 | HRC50の下の材料を切るため |
| K40 | HRC60-62 | HRC55の下の材料を切るため |
| K44 | HRC65-70 | HRC63の下の材料を切るため |
対応するコーティング
| 炭化物の等級 | エンド ミルのHRC | 対応するコーティング |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | ナノ |
エンド ミルの炭化物材料の導入
| AlTiN | TiAlN | TiSlN | ナノ | |
| 硬度（HV） | 3200 | 2800 | 3600 | 42 （GPA） |
| 厚さ（UM） | 2.5-3 | 2.5-3 | 3 | 3 |
| 酸化臨時雇用者（°） | 900 | 800 | 1000 | 1200 |
| 摩擦係数 | 0.3 | 0.3 | 0.45 | 0.4 |
| 色 | 黒 | すみれ色 | 銅 | 青い |
4つのフルートの平らなエンド ミル
HRCの選択:HRC38-45、HRC45-50、HRC55-58、HRC60-62、HRC65-70
コーティングの選択:AITiN、AICrSiN、AITiCrSIN、TiSiN、NACO-BLUE
切られるべき材料:元の鋼鉄、鋳鉄、アルミニウム、銅、グラファイト、プラスチック、
チタニウム、合金は、鋼鉄、ステンレス鋼、HSS等を堅くします
多くはアルミニウム エンド ミルのための利用できる大きさで分類します:
|
いいえコードして下さい。
|
Diamter d |
切断長さ l |
全長 L |
すね D |
フルート Z |
| 2GW4-01002050 | 1 | 3 | 50 | 4 | 2 |
| 2GW4-01504050 | 1.5 | 4 | 50 | 4 | 2 |
| 2GW4-02050500 | 2 | 5 | 50 | 4 | 2 |
| 2GW4-02507050 | 2.5 | 7 | 50 | 4 | 2 |
| 2GW4-03008050 | 3 | 8 | 50 | 4 | 2 |
| 2GW4-04010050 | 4 | 10 | 50 | 4 | 2 |
| 2GW4-04015075 | 4 | 15 | 75 | 4 | 2 |
| 2GW4-04020100 | 4 | 20 | 100 | 4 | 2 |
| 2GW4-05012050 | 5 | 13 | 50 | 6 | 2 |
| 2GW4-06015050 | 6 | 15 | 50 | 6 | 2 |
| 2GW4-06020075 | 6 | 20 | 75 | 6 | 2 |
| 2GW4-06020100 | 6 | 30 | 100 | 6 | 2 |
| 2GW4-06020060 | 8 | 20 | 60 | 8 | 2 |
| 2GW4-08025075 | 8 | 25 | 75 | 8 | 2 |
| 2GW4-08025100 | 8 | 35 | 100 | 8 | 2 |
| 2GW4-010025075 | 10 | 25 | 75 | 10 | 2 |
| 2GW4-010040100 | 10 | 40 | 100 | 10 | 2 |
| 2GW4-012020075 | 12 | 30 | 75 | 12 | 2 |
| 2GW4-012040100 | 12 | 40 | 100 | 12 | 2 |
| 2GW4-014020080 | 14 | 30 | 80 | 14 | 2 |
| 2GW4-014100100 | 14 | 30 | 100 | 14 | 2 |
| 2GW4-016040100 | 16 | 40 | 100 | 16 | 2 |
| 2GW4-018040100 | 18 | 40 | 100 | 18 | 2 |
| 2GW4-020040100 | 20 | 40 | 100 | 20 | 2 |
| 2GW4-06040150 | 6 | 40 | 150 | 6 | 2 |
| 2GW4-08050150 | 8 | 50 | 150 | 8 | 2 |
| 2GW4-010050150 | 10 | 50 | 150 | 10 | 2 |
| 2GW4-012050150 | 12 | 50 | 150 | 12 | 2 |
| 2GW4-014060150 | 14 | 60 | 150 | 14 | 2 |
| 2GW4-016060150 | 16 | 60 | 150 | 16 | 2 |
| 2GW4-018060150 | 18 | 60 | 150 | 18 | 2 |
| 2GW4-020060150 | 20 | 60 | 150 | 20 | 2 |
